톱 필터(Surface Acoustic Wave Filter)는 신호에서 특정 주파수를 선택적으로 필터링하기 위해 통신 시스템 및 전자 장치에 사용되는 전자 구성 요소입니다. 그것은 표면 음향파를 사용하는 원리에 기초하며, 이는 석영과 같은 압전 재료의 표면에서 전파되는 기계적 진동이다. 톱 필터는 표면에 디지털 트랜스 듀서 (IDT)가있는 압전 기판, 일반적으로 석영으로 구성됩니다. IDTS는 전기 신호에 의해 여기 될 때 표면 음향 파를 생성합니다. 이러한 파도는 기판을 가로 질러 전파되고 기판에 설계된 내장 반사기 또는 공진기와 상호 작용합니다. IDT 및 반사기의 레이아웃 및 치수를 제어함으로써 특정 주파수 대역을 필터링하거나 통과 할 수 있습니다. 톱 필터의 주요 장점은 높은 선택성과 좁은 대역폭입니다. 그들은 원치 않는 주파수를 효과적으로 제거하고 인접한 채널의 간섭을 억제하여 무선 통신, 레이더 시스템, 텔레비전 방송, 위성 통신 등과 같은 다양한 응용 프로그램에 적합합니다. SAW 필터는 LC (인덕터-캡셔 인), 세라믹 또는 석영 크리스탈 필터와 같은 다른 필터 기술에 비해 몇 가지 이점을 제공합니다. 그들은 삽입 손실이 낮고 대역 외 거부, 소형 크기, 고출력 처리 기능 및 우수한 온도 안정성이 있습니다. 또한 MMIC (Monolithic Micrrowave Integrated Circuits)에 쉽게 통합 될 수 있으며 넓은 주파수 범위에서 안정적인 성능을 제공 할 수 있습니다.

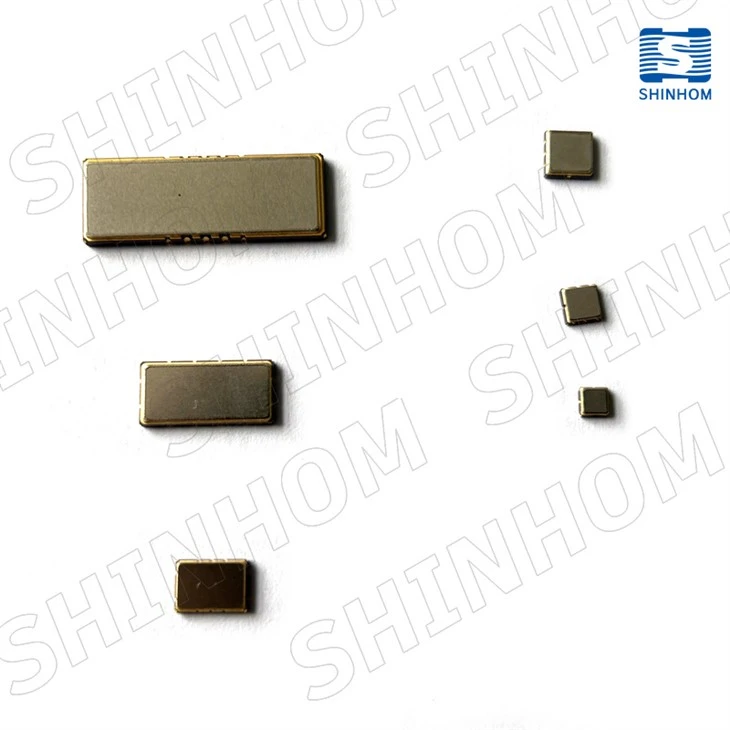

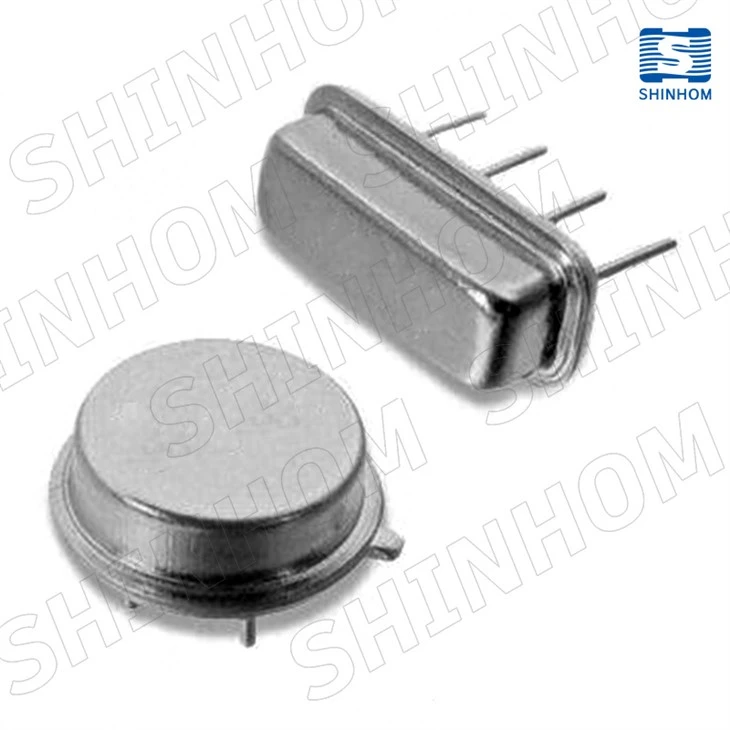

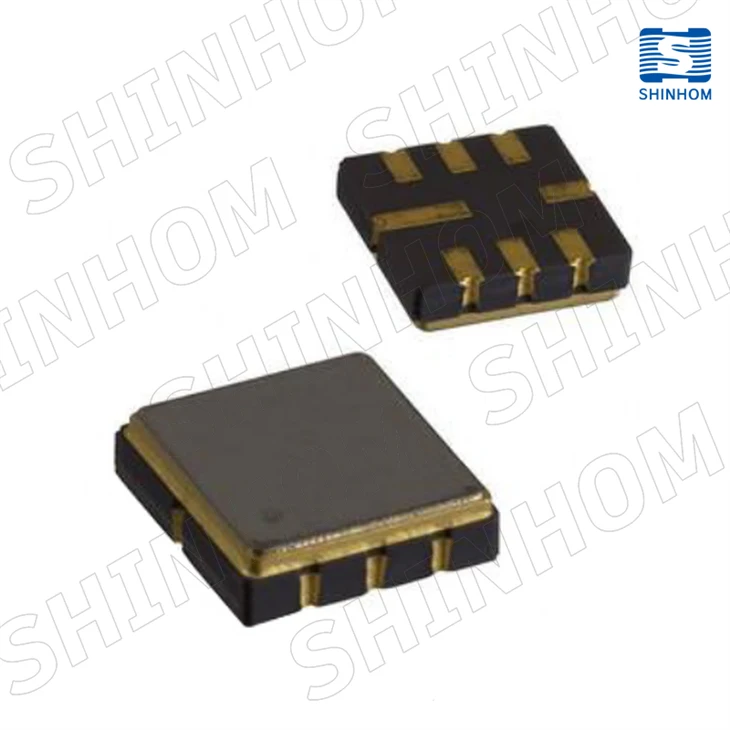

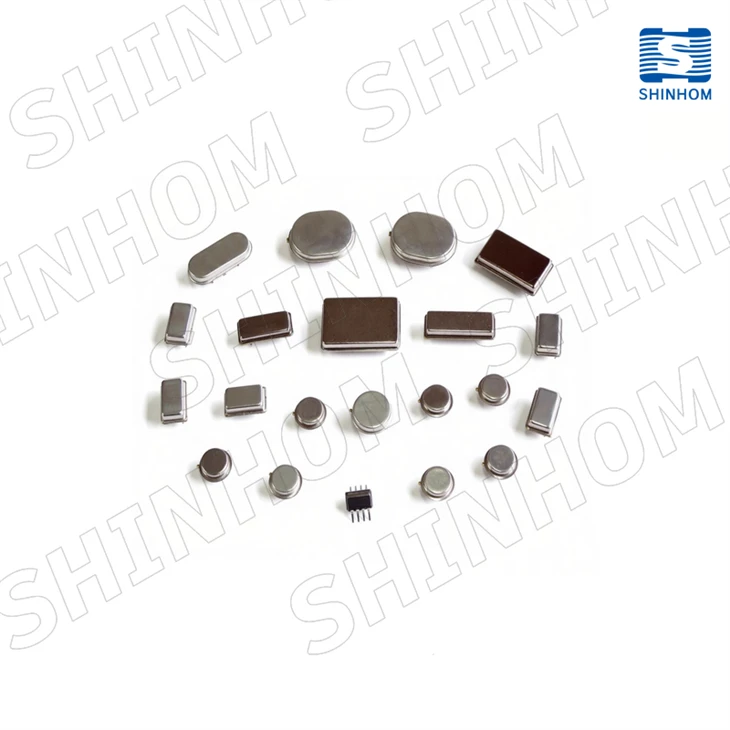

Shinhom톱 필터제품.
인기 탭: 톱 필터, 중국은 필터 제조업체, 공급 업체, 공장을 보았습니다
