전력선 CM Chokes는 FCC, Cisper 및 기타 EMI / RFI 표준을 충족시키기 위해 고립 전압이 높은 EMI를 제거합니다.

조합 라인 필터 단일 구성 요소에서 필터 공통 모드 (CM) 및 차동 모드 (DM) 노이즈를 선택합니다.

가장 넓은 주파수 범위에서 가장 높은 공통 모드 임피던스.

1250 VRMS, 권선 사이의 1 분 분리.

· 공통 모드에 대한 높은 간섭 억제

· 저주파 및 중간 주파수 범위의 간섭

· 낮은 길 잃은 필드

·이 제품을 사용하면 저주파 범위에서도 비대칭 간섭을 높은 억제 할 수 있습니다.

· 커패시턴스 권선이 낮아 광대역 필터링

· 매우 컴팩트 한 디자인

· 작은 크기로 가능한 가장 높은 전류

· 낮은 빈도 범위에서도 높은 간섭 압축 비대칭 간섭 속도

1. CM 가족

SMD 공통 모드 라인 필터

라인 필터의 공통 모드 질식

특징:

· 페라이트 코어 보빈 건축

· 고주파 및 큰 전류

· 우수한 기계적 강도

· 탁월한 납땜 가능성

· 우수한 주파수 성능

· 저 프로파일 및 저렴한 비용

· 현재 등급 최대 1.4a

· 인덕턴스 범위 : 120 ~ 5000UH

· 주파수 범위는 200MHz입니다

· ROHS 준수

Applcations :

· 비디오 카메라

· 통신 시스템

· 자동차 시스템

· 액정 텔레비전

· 하드 디스크 드라이브

· 네트워크 시스템

· 컴퓨터 주변 장치

· EMI 억제

· DC-DC 변환기

· 입력/출력 라인 피터

· RFI 노이즈 억제

이 가족의 시리즈

2. EE 가족

공통 모드 라인은 질식합니다

· 일반 모드 초크는 AC 라인 수행 간섭을 줄이는 데 사용됩니다.

전원 공급 장치를 전환하여 생산합니다.

·이 구성은 제공하는 코어에서 반대되는 자기 플럭스를 생성합니다.

AC 라인에 나타나는 위상 내 노이즈 신호를 취소합니다.

·이 모드는 주어진 코어 크기로 훨씬 더 많은 필터링 기능을 허용합니다.

차동 필터링 만 사용하면 가능합니다.

공통 모드 초크를 사용하면 구성 요소 수와 인덕터 크기가 줄어 듭니다.

· 일반적인 모드와 차동 모드 초크를 결합하면 전원 공급 장치가 제공됩니다.

디자이너 FCC, VDE를 충족시키기 위해 필터링을 조정하는 데 필요한 유연성이 추가되었습니다.

및 기타 요구 사항뿐만 아니라 특정 노이즈 레벨에 대한 회로를 최적화합니다.

및 각 전원 공급 장치 설계에 의해 생성 된 주파수.

· 모든 종단에서 코어로의 3mm 크리히 지 및 클리어런스

· 3750 VRM, 권선 사이의 1 분 분리

· UL1446 클래스 B (130도) 절연 시스템 (UL 파일 E83628)

· 주변 온도 범위 : -40 정도 ~ +85 학위

이 가족의 시리즈

3. ET 가족

공통 모드 전원 라인 초크

특징:

· 닫힌 rectanqular 페라이트 코어

· 탁월한 고주파 성능을위한 2 개의 섹션 와인딩

· 대칭 간섭 억제를위한 1% 길 잃은 인덕턴스

정격 전압 .... 250vac

주파수 ....... 50/60Hz

절연 테스트 전압 ....... 2000V

작동 온도 ..................... -25 정도 +125 학위

응용 프로그램 :

· 스위치 모드 전원 공급 장치

· 공통 모드 노이즈 억제

· 소형 스위치 모드 전원 공급 장치

· 전자 밸러스트 애플리케이션 (LED 전구)

·조명

이 가족의 시리즈

4. ETV 가족

공통 모드 인덕터

특징:

정격 전압 : 최대 250V

HI-POT : 1500VAC, 3MA, 3S 코일에 코일

작동 온도 : -25 정도 ~ +115 학위

저장 온도 : -25 정도 ~ +65 학위

이 가족의 시리즈

5. LFU 가족

공통 모드 인덕터

특징:

· 저항이 낮은 높은 인덕턴스

· 높은 맥박 처리 기능

· 산업 최상의 인덕턴스/정격 전류 비율

· 웨이브 납땜에 적합합니다

응용 프로그램 :

· 소비자 전자 제품을위한 고전력 스위치 모드 전원 공급 장치

· EMC/EMI 억제제

· 모든 종류의 100 ~ 500W 전원 공급 장치, 전자 밸러스트, LED 전원 공급 장치에 적합합니다.

이 가족의 시리즈

6. SQ 가족

플랫 와이어 공통 모드 초크 코일

플랫 와이어 인덕터 고전류, 소형 프로파일, 고주파 피부 효과가 높은 고효율 피부 효과, 단위 전류 밀도는 1. 5-2 둥근 구리선의 시간에 도달 할 수 있으며, 볼륨은 0. 5-1. 토로이드 인덕터

특징:

정격 전압 (v) : 85 ~ 250V AC, 50/60Hz

턴 비율 : n1 : n 2=1 : 1

단열성 저항 : 500DC에서 100mΩ min

대체 : EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, 토 로이드 공통 모드 인덕터

간 커패시턴스는 토로이드 코어, 높은 절연 강도 및 높은 신뢰성보다 작습니다.

닫힌 자기 코어 디자인

단일 위에 와인딩하여 길 잃은 커패시턴스를 극적으로 감소시킵니다

EMI 억제는 우수합니다

완전 자동 와인딩, 깔끔한 라인 배열, 겹치지 않음, 높은 생산 효율, 낮은 노동

애플리케이션:

전원 공급 장치, 어댑터 및 UPS 스위칭

컴퓨터 제품

LED 전원 공급 장치

LCD TV 및 모니터는 발전 보드를 표시합니다

소비자 전기 제품 및 배터리 충전기, 프린터

이 가족의 시리즈

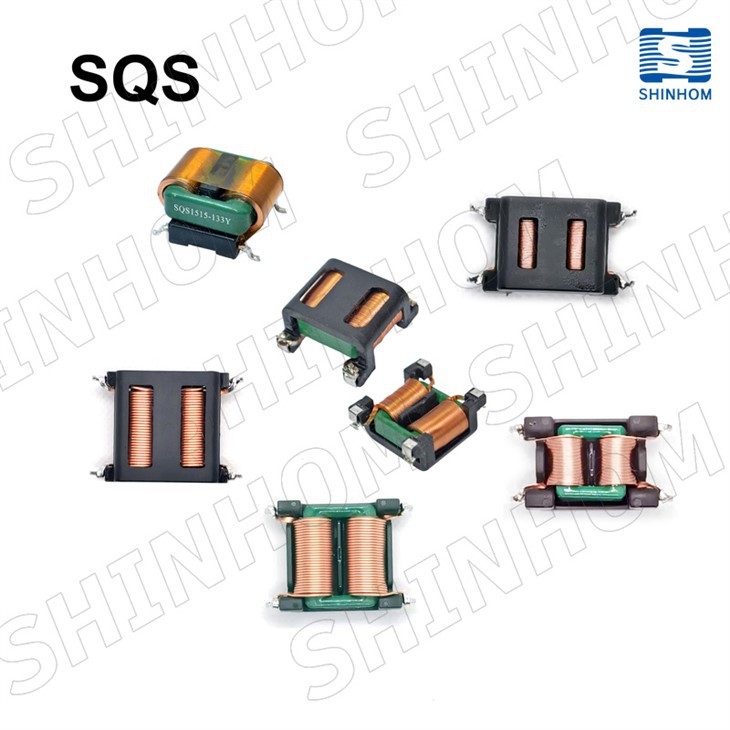

7. SQS 가족

SMD 고전류 플랫 와이어 공통 모드 초크

특징:

· 제곱 코어로 인한 소형 크기, 낮은 DCR, 낮은 누출.

· 높은 투과성 재료, 저주파에서의 높은 임피던스.

· 길 잃은 커패시턴스로 인해 소음에 대한 높은 감쇠.

· 가연성이 UL 94 V -0에 대한 테스트.

· 저렴한 비용, 자동화 된 생산과의 일관성.

· ROHS, 도달 범위 규정 준수, 할로겐 무료 사용 가능.

· 와인딩 사이의 높은 견고한 전압 : 2400vac /60 초.

· 권선 사이의 높은 절연 저항 100mΩ min@ 500VDC.

· 작동 온도 : -40 정도 ~ +125 정도 (코일 온도 상승 포함).

· 저장 온도 : - 40 학위 ~ +85 정도.

응용 프로그램 :

· 다양한 전원 공급 장치 회로에서 사용하기위한 솔루션.

· 고음 스위칭 모드 전원 공급 장치 장치.

· 소비자 전기 제품 및 산업에 사용하기에 이상적입니다

응용 프로그램 : LCD TV, 배터리 충전기, 전원 어댑터,

가정 기기.

· 기존 공통 모드 초크에 대한 공간 절약.

이 가족의 시리즈

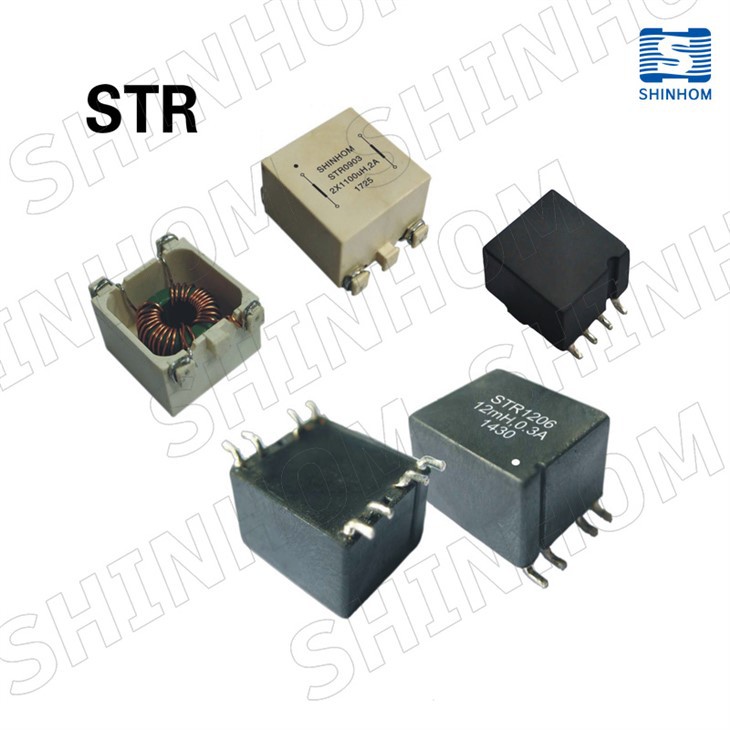

8. Str Family

SMD 라인 필터

특징:

· SMD 주택

· 고주파 설계

· 우수한 기계적 강도

· 탁월한 납땜 가능성

· 높은 신뢰성

· 로우 프로파일

· 와이어 상처 생성 공통 모드는 최고로 질식합니다

EMI 억제 효과 높은 임피던스이지만 매우 높은 정격 전류 및 낮은 DCR.

응용 프로그램 :

· VCR

· 비디오 카메라

· 통신 시스템

· 자동차 시스템

· 액정 텔레비전

· 하드 디스크 드라이브

· 공통 모드 간섭의 억제

· 램프의 소형 전자 밸러스트

· 소형 스위치 모드 전원 공급 장치

· 네트워크 시스템

· 컴퓨터 주변 장치

· 공통 모드에 대한 예방 측정 노이즈 방사선 배출 전력선 또는 기타.

· 자동차, 무선 충전 및 전원 장치 설계와 같은 고전류 회로에 가장 적합합니다.

이 가족의 시리즈

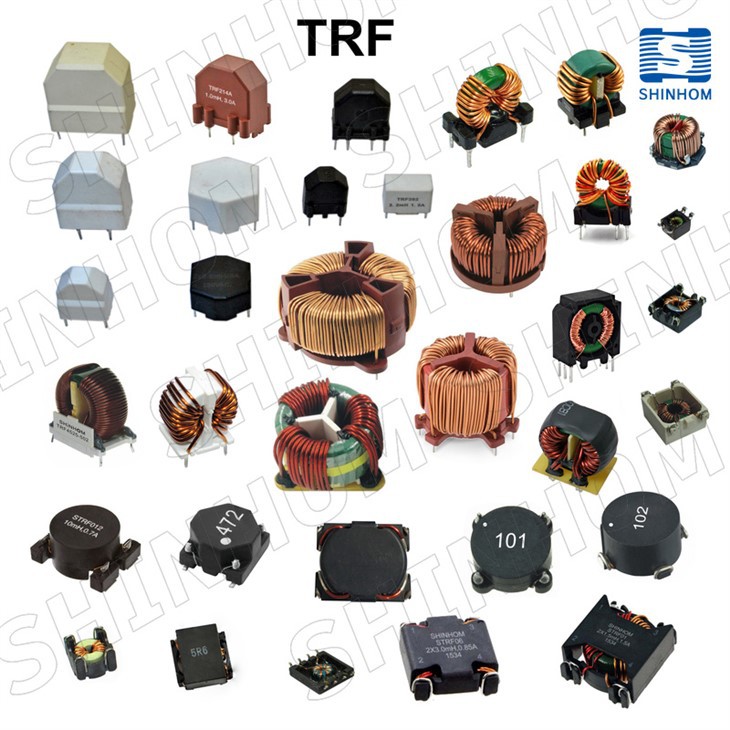

10. TRF 가족

공통 모드 전원 라인 초크

TRF SEIRES TOROID 스타일 공통 모드 초크는

가장 넓은 주파수 범위에서 가장 높은 공통 모드 임피던스. 이것들

부품은 높은 DC 전류 바이어스가 필요한 모든 응용 프로그램에 이상적이며

스위치 모드 전원 공급 장치에 사용하기에 적합합니다. 공통 모드 질식

공급 및 반환 도체를 필터링하는 데 가장 효과적입니다.

동일한 진폭의 신호.

차동 모드 인덕터는 위상 또는 고르지 않은 필터링을 사용할 수 있습니다.

진폭 신호.
TRF 시리즈는 최대 120MH의 인덕턴스 값과 18A의 IRMS 등급을 특징으로합니다.
1.1250 VRMS, 권선 사이의 1 분 분리
2. 산업 표준 발자국.
3. 여파와 클리어런스=3. 2 mm
4.UL1446 클래스 B (130도) 절연 시스템
(UL 파일 E83628)

이 가족의 시리즈

11. UT 가족

공통 모드 인덕터

특징:

· 작은 크기와 큰 전류;

· 높은 신뢰성;

· 폐쇄 자기 회로, 높은 인덕턴스, 작은 인덕턴스 편차;

· 우수한 ENI 저항;

· 소형 분산 커패시턴스, 낮은 리플 계수 : 정격 전압 .... 250vac

· 주파수 ....... 50/60Hz

· 절연 테스트 전압 ....... 2000V

· 작동 온도 ..................... -25 정도 +125 학위

응용 프로그램 :

· 스위치 모드 전원 공급 장치

· 공통 모드 노이즈 억제

· 소형 스위치 모드 전원 공급 장치

· 전자 밸러스트 애플리케이션 (LED 전구)

·조명

이 가족의 시리즈

12. LFT 가족

일반적인 모드 유도 자

특징:

· 저항이 낮은 높은 인덕턴스

· 우수한 차동 모드 억제

· 높은 맥박 처리 기능

· 산업 최상의 인덕턴스/정격 전류 비율

· 웨이브 납땜에 적합합니다

· 디자인은 en 60938-2를 준수합니다.

· rohs- 호환 가능

응용 프로그램 :

· 램프의 전자 밸러스트

· 소비자 전자 제품을위한 고전력 스위치 모드 전원 공급 장치

이 가족의 시리즈

13. AICT 가족

특징:

· 고주파 설계

· 방사 된 노이즈에 대해

· 높은 신뢰성

· PCB에 쉽게 삽입됩니다

· 작동 온도 : -25 정도까지 105도

· 저장 온도 : -25 정도까지 105도

응용 프로그램 :

· 개인용 컴퓨터의 인터페이스 라인을 따라 방사 된 노이즈에 대한 측정.

워드 프로세서 및 관련 장비

· 데이터의 데이터 라인을 따라 일반 및 일반 모드 노이즈에 대한 측정

통신 터미널 및 디지털 장비

이 가족의 시리즈

14. LF 가족

특징:

· 0. 3A ~ 10A 등급, 저온 상승

· 0. 7mh ~ 100mh 듀얼 질식

· 우수한 기계적 강도

· 100kHz ~ 3MHz 공통 모드 공명

· 높은 신뢰성 및 변형 PCB 마운트 하우징

· 저항력이 낮고 온도 상승

· 작동 온도 : -40 학위 +105 학위

· 저장 온도 : -40 정도 ~ +105 학위

일반적인 응용 프로그램 :

· DC/DC, AC/DC 라인 노이즈 억제

· 통신 시스템

· 자동차 시스템

· lcd/pdptelevisions

· 컴퓨터 주변 장비는 FCC VCCI CISPR FTZ 등의 표준과 일치하여 전력 및 신호 회로의 전자기 노이즈를 제거합니다.

이 가족의 시리즈
