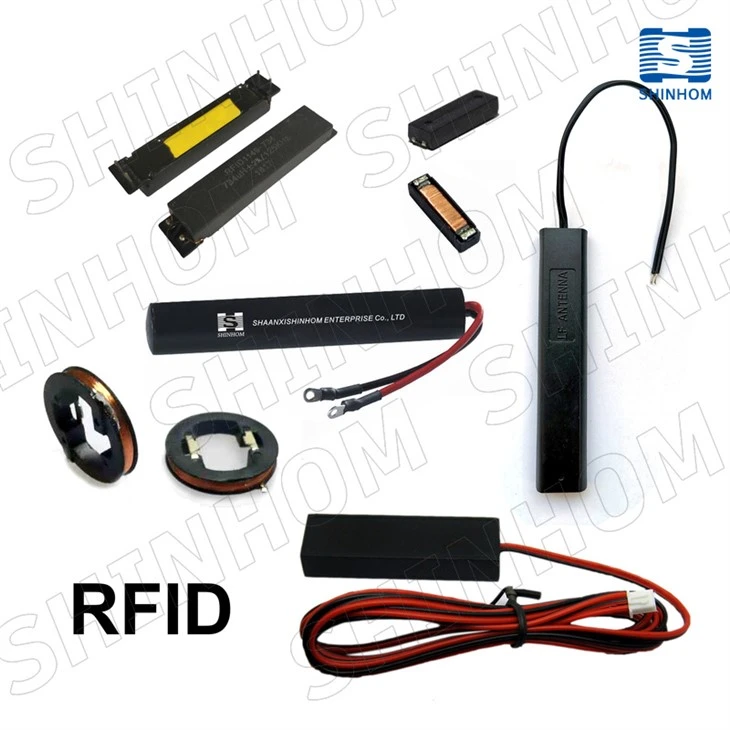

RFID&NFC 트랜스폰더 코일.우리는 높은 감도 수준과 뛰어난 기계적 성능을 갖춘 광범위한 트랜스폰더 코일을 제공합니다. 이 제품은 이모빌라이저 시스템, 키리스 엔트리, PEPS(패시브 엔트리/패시브 스타트) 및 TPMS(타이어 공기압 모니터링 시스템)와 같은 자동차 전자 애플리케이션에 적합합니다. 트랜스폰더 코일은 설치 공간이 작고 모든 통신 방향(X, Y 및 Z)을 포괄합니다. 따라서 코일은 저주파 범위(21.8kHz ~ 134.2kHz)에서 작동하는 RFID 장치 및 기타 무선 시스템에서도 매우 잘 작동합니다. 여기서는 데이터 신호를 전송하고 수신하는 데 사용되며, 통합된 회로를 깨우거나 에너지를 공급하는 데에도 사용됩니다.

제품군

1. 3D ✉

2. 그리피드 ✉

3. RFID ✉

4. SDTR ✉

1.3D 패밀리 ✉

매우 우수한 성능을 달성하도록 설계된 3D 코일의 소형 솔루션

가장 작은 크기의 전기적 성능.

열쇠가 없는 출입 시스템은 이 코일의 일반적인 응용 분야입니다.

등방성은 종종 RF 안테나에서 추구됩니다. 응답기에서

응용 프로그램, 이 기능은 조합에 의해 달성되었습니다

3개의 공간 축을 향하는 3개의 단일 코일로 구성됩니다.

최대 공간 방향을 포괄합니다. 이 작은 크기의 3D 코일

단일 구성 요소 3개 코일로 조립할 수 있는 가능성을 제공합니다.

완전한 기능을 통해 비용을 절감하고 PCB 공간을 절약하며

회로 신뢰성을 높입니다.

신청:

- 자동차

- 패시브 키리스 출입 및 Keyless Go 시스템

- 깨우기 기능이 있는 RTPMS

- 산업물류 및 제어

- 액세스 제어

- 추적 장치

이 제품군의 시리즈

제품 시리즈	엘(mH)	Q	SRF(MHz)	.PDF
3D11	2.38-10.0	23-30	550-1000	✉
3D116	2.38-7.2	35	1.2-2.1	✉
3D1229	2.38-10.0	23-30	0.25-1.0	✉
3D1232	2.38-10.0	23-30	0.25-1.0	✉
3D12	2.47-10.0	23-30	0.25-1.0	✉
3D13 2.8X13.2X13.2	2.38-7.2	35	1.2-2.1	✉
M3D13	2.38-4.0	35	0.8-2.0	✉

2. GRFID 제품군 ✉

유리 응답기

특징:

· 동물 ID에 대한 높은 보안

· 산업 및 물류 응용

· 유연한 솔루션

· 다양한 크기와 빈도로 이용 가능

· 쓰기 방지 메모리

· 고유 ID

· 비밀번호로 보호된 작동

신청:

· 동물 식별

· 비둘기 경주

· 폐기물 관리

· 액세스 제어

· 물류/공정관리

3. RFID 제품군 ✉

저주파 수신 안테나

자동차에 적합 (앞 유리 표면에 붙여, 내부

계기판, 자동차 트렁크 등)하지만

금속 몸체 표면이나 작은 공간에 설치하지 마십시오.

금속으로 둘러싸여 있습니다. 감지 거리는 다음과 같습니다.

자동차의 내부 차폐가 얼마나 잘 되어 있는지.

공진 주파수: 125KHz±1.5%@25도

125KHz±3%@-40도 ~ +85도

134.2KHz±1.5%@25도

134.2KHz±3%@-40도 ~ +85도

유도 전류: 최대 2.8A, 듀티 30%

작동 온도: -40도 ~ +85도

보관 온도: -40도 ~ +105도

이 제품군의 시리즈

제품 시리즈	인덕턴스(mH)	Q	임피던스(Ω)	용량(nF)	.PDF
RFID0803C	1.0-18.52	30-35	-	-	✉
RFID1103	1.97-10.0	15-17	34-145	-	✉
RFID1103C	1.97-10.0	15-17	34-145	-	✉
RFID113528	1.0-7.2	30	-	-	✉
RFID1149	0.16-0.5	125	-	-	✉
RFID13020A	0.16-0.5	125	-	3.3-10.0	✉
RFID7016A	0.16-0.5	125	-	3.3-10.0	✉
RFID8213A	0.16-0.5	125	-	3.3-10.0	✉
RFID8516A	0.16-0.5	125	-	3.3-10.0	✉
RFID9514A	0.16-0.5	125	-	3.3-10.0	✉

4. SDTR 제품군 ✉

저주파 수신 안테나

특징:

· 높은 기계적 안정성을 위한 견고한 구조

· AEC-Q200 인증 획득

· Pick and Place 및 AOI에 적합

(자동광학검사)

· 무연 리플로우 솔더링에 적합

· RoHS 호환

·작동 온도: -40도 - +125도 .

·보관 온도: -40도 - +105도 .

신청:

· 차량 접근 시스템

이모빌라이저

PEPS(패시브 엔트리, 패시브 스타트)

· TPMS(타이어 공기압 모니터링 시스템)

이 제품군의 시리즈

제품 시리즈	인덕턴스(mH)	SRF(KHz)	Q	임피던스(Ω)	.PDF
SDTR0602	2.38-120	100-1000	4.5-35	-	✉
SDTR0602D	2.38-9.0	300-1000	20-35	-	✉
SDTR1103	1.97-10.0	-	15-17	34-145	✉
SDTR7026	1.97-10.0	-	50	20-132	✉
SDTR9018	1.97-10.0	-	30-45	20-132	✉
